≡≡电涡流测功器(电涡流测功机)国内现状≡≡

  电涡流测功器(电涡流测功机)国内生产厂家较多,但大多数产量较低。主要原因是测功器结构不合理,电子控制技术较落后,且价格较水力测功器贵,因此推广极为困难。
  我公司针对原CW系列电涡流测功器的缺憾,进行优化设计,并采用了数字控制技术,使控制仪器的可靠性大大提高,从而彻底改变了人们对电涡流测功器的传统看法。DW系列电涡流测功器方便、实用、可靠,且价格有所降低,是发动机测试设备的又一选择。

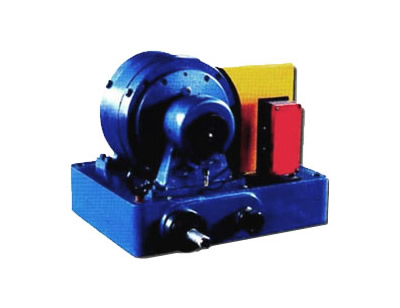

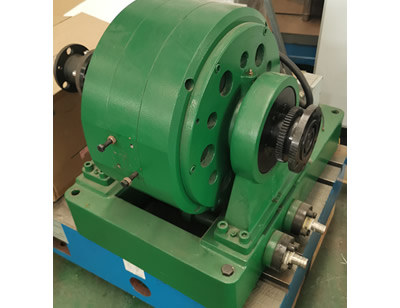

≡≡DW系列电涡流测功器(电涡流测功机)的结构原理及主要特点≡≡

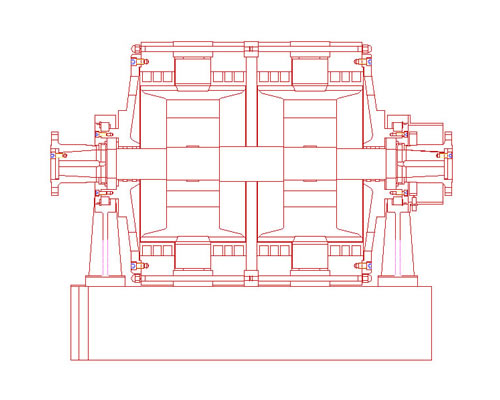

  (1)DW系列电涡流测功器(电涡流测功机)的结构示意图


  (2)主要特点:
  可双向测试,转速范围宽。
  响应迅疾,控制方便。
  起始扭矩低,测试范围广。
  不受冷却水进水压力影响。随着技术进步,价格不断降低,DW系列电涡流测功器以它高精度、高可靠性,必将成为内燃机测试行业的又一选择。

≡≡DW系列电涡流测功器(电涡流测功机)的规格型号≡≡

(1)型号含义:

  (2)技术参数及主要安装尺寸:


型号

DW5
DW20
DW50
DW120
DW250
DW350

DW400

DW500DW600
额定吸收功率(kw)
5
20
50
120
250
350
400500600

最大功率

7.52570150320420500600750
扭矩测试精度(F·S)
±0.2%
±0.2%
±0.2%
±0.2%
±0.2%
±0.2%

±0.2%

±0.2%±0.2%
转速测量精度(F·S)
±0.05%
±0.05%
±0.05%
±0.05%
±0.05%
±0.05%
±0.05%±0.05%±0.05%
主轴最高转速(r/min)
12000
10000
8000
7000
6000
5000
500050005000
主轴旋转方向
左或右
左或右
左或右
左或右
左或右
左或右
左或右左或右左或右
制动力测定范围(N)
0~12
0~60
0~167
0~620
0~1100
0~2000
0~25000~35000~4500
最大扭矩(N·M)
10
55
159
590
1060
1980
238033004290
最大扭矩时转速(r/min)
5500
3800
3000
2000
2000
1600
200018001500
最大耗水量(L/h)
400
800
1350
3200
6000
8000
80001000012000
主轴总长(mm)
396
428
506
616
750
850
850900950
主轴中心至底座下平面高
280
280
300
380
480
480
480520550
底座外形尺寸(长X宽X高)
550X400X125
550X400X125
650X430X130
795X545X160
960X650X160
960X840X180
960X840X180960X860X200980X880X200
地脚螺孔位置及孔径(mm)
502X352 4-ø17
502X352 4-ø17
590X372 4-ø22
725X480 4-ø22
860X540 4-ø24
860X740 4-ø26
860x740 4-ø26860x760 4-ø26860x780 4-ø26
排水最高温度(°C)
65
65
65
65
65
65
656565
转动惯量(kgf·平方米)
0.010
0.045
0.08
0.19
1.25
1.72
1.781.922.2


≡≡DW系列电涡流测功器(电涡流测功机)的特性曲线≡≡

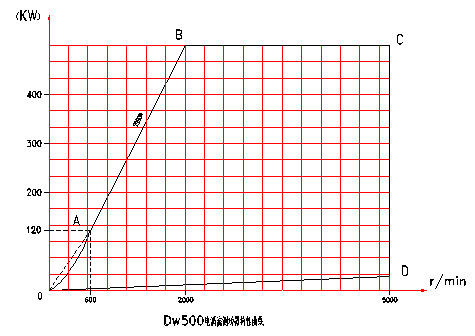

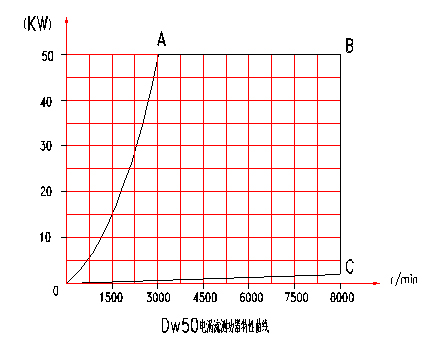

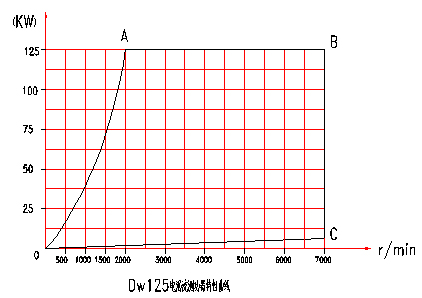

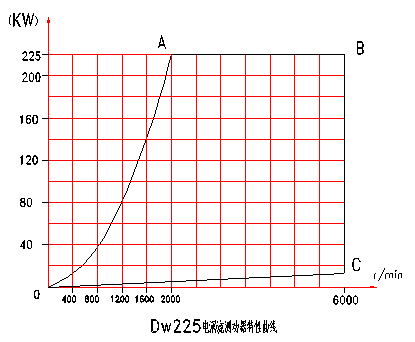

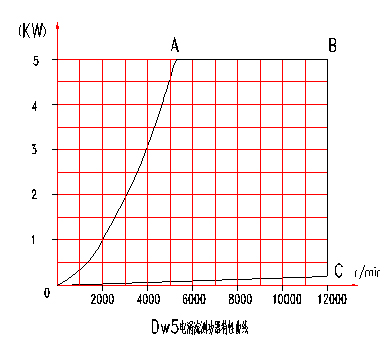

DW系列电涡流测功器的特性曲线:






≡≡DW系列电涡流测功器(电涡流测功机)的适用范围、选用原则≡≡

  DW系列电涡流测功器(电涡流测功机)是一种高精度、高可靠性产品,适用范围广可双向测试,用户一般用于较高水平的测试台架。随着用户对试验台架要求的铁高,以电涡流测功器作为出厂试验的用户也越来越多。
  DW系列电涡流测功器(电涡流测功机)最小功率范围为0~5kW,最大为600kW。用户如需测试更大些的功率,可改用我公司的YP系列水力测功器。
  DW系列电涡流测功器(电涡流测功机)对水质的要求相对较高。如水质太硬,冷却管路容易结污,堵塞管路,影响测功器热效应。

≡≡DW系列电涡流测功器(电涡流测功机)对冷却水的要求≡≡

  电涡流测功器(电涡流测功机)的涡流产生的热量主要靠冷却水带走,冷却水水质要好,一般使用软化水,水压在0.02~0.05MPa之间,流量为每千瓦小时20升。
  水压稳定性没有特殊要求。
  使用较长时间后,排出水水温会升高,如超过65°C,如果增加进水量仍无法降低水温,则应考虑用除坛剂对测功器管壁冷却管路进行除坛处理。

≡≡DW系列电涡流测功器(电涡流测功机)配套仪器的选用原则和配套方法≡≡

  电涡流测功器(电涡流测功机)的负载主要是通过改变励磁线圈的电流大小来改变的。电流的大小容易控制,因此可方便地稳定负载,控制性能好。
  用户订货时必须配套订购我公司生产的DH2000系列控制,可方便、可靠地进行各种性能试验。
  (1)经济实用型配置
   DW系列电涡流测功器+DH2001测量控制仪+油耗变送器+温度、压力传感器
   ·功能
   实现转速、负荷、油耗三个主要参数及水温、油温、排温、机油压力四路辅助参数的测量显示及越限报警,测功器恒转速、恒扭矩、发动机恒转速试验。
   ·精度
   转速精度:±0.05%;负荷:±0.2%;温度、压力±1%
  (2)功能完美型配置
   DW系列电涡流测功器+DH2001、+DH2003全配置测量控制系统
   ·功能
   根据用户需要,可实现发动机全部参数的测试、数显。面板LED数码管显示参数,也可在计算机屏幕上全屏幕显示或分类、分页显示。
   人机界面好,可生成各种测试曲线、报表。
   可方便地实现发动机的各种性能试验。
   ·精度
   所测参数精度符合欧洲标准或国家标准,控制精度达到国际同类水平。

≡≡DW系列电涡流测功器(电涡流测功机)台架建设注意事项≡≡

  DW系列电涡流测功器(电涡流测功机)台架要求与YP系列的测功器相似,冷却水无过高的水压要求,故建设DW系列测功器的台架较为方便。

≡≡DW系列电涡流测功器(电涡流测功机)的使用及维护方法≡≡

  (1)测功器台架应有专人负责,仪器操作人员应熟悉仪器的使用规则和操作方法。每次开机前应检查各联接处是否松动,信号线接头是否正常。

  (2)先打开冷却水开关,后启动测功器

  (3)气温低于0°C时应注意防冻工作。

  (4)需要定期除坛,否则会影响冷却效果。除坛后时间根据水质情况和使用时间长短而定。

  (5)定期在各运动部位加注润滑油。

≡≡DW系列电涡流测功器(电涡流测功机)其它配套件的选用≡≡

  (1)DW系列电涡流测功器(电涡流测功机)的负荷用标准砝码及校正工具校正,同一型号的校正工具可通用。
  (2)测功器与发动机之间推荐使用柔性联接,如内齿型、梅花型弹性联轴节或万向联轴节。
  (3)为了改善冷却水水质,我公司可配套提供AAA系列磁化水处理器。
