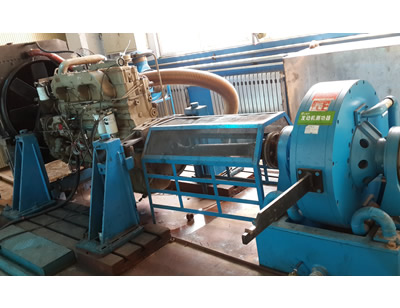

发动机试验台架
浏览次数:
电话,微信:13962902799
电邮:1547356763@qq.com
发动机测控系统 交流电力测功器

详细介绍

发动机出厂试验台架

序号

名   称

数量

1

测功器

1

2

校正工具

1

3

标准砝码

1

4

发动机测试控制仪

1

5

电缆线

1

6

油门执行器

1

7

机油压力传感器

1

8

排气温度传感器

1

9

机油温度传感器

1

10

出水温度传感器

1

11

油耗仪

1

12

液晶显示器

1

13

打印机

1

二、功能

1、测试参数:转速、扭矩、功率、排气温度、机油温度、机油压力、出水温度、油耗率

2、以表格型式打印试验时间和以上测试参数

3、参数显示方式:液晶显示

4、自动控制方式:恒位置、恒转速、恒扭矩

5、控制方式切换:无扰动随机动态切换

6、发动机速度特性试验、负荷特性试验、外特性试验

7、 数字设定转速、扭矩值,数字PID自动控制(例:通过仪器数字设定扭矩2700N.m后,测功器在5秒内自动加载到2700N.m)



发动机大修试验台架(交钥匙工程)

一、需要测试的发动机类型

(一)需要测试的发动机型号

1、PC1250-8R挖掘机的发动机SAA6D170E-5(515KW)

2、PC450挖掘机的发动机SAA6D125E-5

3、D155推土机的发动机SAA6D140E-5

4、G705平路机的发动机SAA6D114E-5

5、山工平地机的发动机SC9D220G2

6、山工装载机的发动机WD106240E203

7、MTU发动机16V4000 (1798KW)

8、康明斯发动机 QSX15-G8 (414KW)

9、康明斯D57发动机 QST30-G3 (805-910KW)

(二)测功系统的选择要求

要能对2000KW以下不同功率不同型号的发动机都能实现连续测功。

二、 系统组成

项目由机房、循环水池、测试系统组成。

    (一)机房,包括:

1、测功机房

1)、测功房消声隔音系统

2)、隔声门及观察窗

3)、发动机与测功机基础

4)、测功房土建

5)、控制室空调、照明。

2、水泵房

    (二)循环水池,包括:

    热水池、冷水池

(三)测试系统,包括:

    1)、测功机                   1台

    2)、弹性联轴器                1套

    3)、万向驱动轴                1根

    4)、冷却水柱及中冷器          1个

    5)、驱动轴罩壳                1个

6)、控制和数据采集系统        1套

7)、测功机底座                1个

    8)、发动机与驱动轴连接盘      10个

    9)、发动机小车及轨道          1套

10)、水系统                   1套

    11)、发动机房通风进气系统     1套

12)、发动机排气消声系统       1套

13)、燃油供应系统             1套

14)、综合电气控制柜           1个

三、技术描述

(一)机房

测功机房总长约10米,总宽约9米,面积约90平方米。高4.7米以上。

1、测功房消声隔音系统

系统由轻钢龙骨、离心玻璃吸声棉板、铝合金穿孔吸声板等组成。

吸声护面板为不锈铝合金穿孔吸声板,为保证强度板厚1.2mm,吸声板表面作亚光烤塑处理,颜色为银白色。在穿孔板后紧贴声阻力为0.08-0.12的织物,可增加摩擦阻力,增加吸声效果。吸声结构的耐用性大于15年。

填充的吸声材料为吸声棉板,容重为32kg/m3,其采用独有专利离心法技术、最先进的玻璃配方,将熔融玻璃纤维化并加以热固性树脂为主的环保型粘合剂加工而成的制品,是一种直径只有几个微米的玻璃纤维丝堆积起来的有弹性的毡状体,纤维分布均匀,棉毡回弹力强,具有较强的水溶性,低粉尘性并且无异味挥发,是结构建筑吸声降噪的最佳材料,是一种新型的A级不燃而且无有毒烟气的环保型材料。

本吸声结构的优点是结构简单、容易清洗、耐温耐腐蚀,适用于高速气流,高温、潮湿和油气成分较浓的环境。

2、隔声门及观察窗

测功房大门为隔声对开门3000X3000,厚100。

控制室与测功机房之间为单开门2000x900,厚100。

控制室另设一逃身门2000x900,厚100。

控制室朝向测功机房一侧安置双层隔音防爆玻璃,1200X1200,玻璃单层厚10mm。

3、发动机与测功机基础

机房地坪为混凝土表面涂环氧漆,测功机房设置污水引水槽和地漏。测功机房中央,7米长2米宽为测功机和发动机基座。基座厚0.3米,底部铺设两层1.5mm厚橡胶板,四周铺设一层1.5mm厚橡胶板,与地坪隔开。基座要求能承重18吨。

4、测功房土建

钢结构,长10米,宽9米,内高5.3米。

5、控制室空调、照明

控制室配1.5匹分体式空调。测功机房装8盏飞利浦防爆节能灯,控制室装1盏双管飞利浦防爆日光灯。

(二)循环水池

地下水池长5米,宽3米,深3.5米,隔成冷水池和热水池,中间通100口径孔,水池上做冷却塔基础。也可做成地上水池。

(三)测试系统

    1、测功机

水力测功机最大吸收功率2000KW ,最大吸收扭矩13044Nm,最高转速3000rpm。最小可测试200 KW的发动机。进口SKF轴承,美国Transcell拉压传感器。

整机性能达到进口机水平。

测功机的进水压力的恒定,通过在进水管路中增加一个泄压持压阀来保证。

测功机的进水量由气动膜片阀来控制。

包含一套负载校正装置和标准砝码。

    江苏启测测功器有限公司制造

    2、弹性联轴器

    直接安装于测功机主轴上,通过弹性橡胶块传递扭距,有效地减少振动和扭向冲击。并能适应大小功率的发动机。型号:RATO-R15,额定传递扭矩6000Nm.最大传扭矩15000Nm。

    制造商:德国伏尔康

    3、万向驱动轴

安装于弹性联轴器与发动机之间,有效地消除径向误差,且长度可调。

型号200.42额定传递扭矩9700Nm.最大传递扭矩20000Nm。

    制造商:上海纳铁福

    4、冷却水柱

向发动提供一定压力和温度的冷却水,温度可调。最大容量发动机:3000KW。冷却水柱由水箱体、温度传感器、温度设定器、自力阀、液位显示器、管道快速接头、球阀等组成。当发动机水温低于设定温度时,自力阀关闭,发动机水只作内循环;达到或超过设定温度时,自力阀打开,补充冷水,多余热水流向室外热水池。

连接上述所有发动机的进回水管和快速接头。

另配一台用于测试空空中冷发动机的中冷器。

江苏启测测功器有限公司制造

    5、驱动轴罩壳

围住驱动轴旋转部位,确保安全不伤人。掀盖式设计,方便拆装驱动轴。

江苏启测测功器有限公司制造

    6、控制与数据采集系统

    数字控制与数据采集系统包含:

计算机

Woodward控制器

    油门执行器;

    负载及油门测控单元;

模块化数据采集单元;

    8路温度传感器;

    5路压力传感器;

    操作台;

    22寸液晶显示屏、A4打印机。

控制系统与测功机负载控制阀和发动机油门执行器相连,实现恒转速、恒位置的控制。可手动操作。可设定报警,并将试验数据和结果储存、打印。

能编辑打印测试报告及性能曲线。

    配连接发动机的英制温度和压力传感器接头。

温度传感器为美国欧米茄产品,可测试缸内温度,进出水温度,进气温度,机油温度,燃油温度,排气温度等。

压力变送器为美国西特产品,测试机油压力,进气压力,燃油压力,下排气压力等。

江苏启测测功器有限公司制造

7、测功机底座

钢质底座,框架结构,承重量超过10吨,使测功机中心高与发动机小车中心高一致。中心高为860毫米。便于测功机进排水水及各种附件的安装固定。

江苏启测测功器有限公司制造

8、发动机与驱动轴联接盘

根据发动机飞轮端的螺孔尺寸而定。适合所有发动机的,QSK60、QSK45、QSK19、K50、K38、NT855、M11、QSX15及其他型号,共10套。

江苏启测测功器有限公司制造

9、发动机小车

测功机基础上铺设铁轨,并延伸至修理车间行车下,发动机小车装有钢轮,行走在铁轨上。小车中心高860mm,载重10吨,两块可拆卸式连接板,可连接SEA00-SEA4共7种规格的飞轮壳。可快速按装和定位发动机。

江苏启测测功器有限公司制造

    10、水系统

    水系统的功能是为发动机和测功机提供冷却水,并回收热水进行冷却再使用。由水泵、冷却塔、管道、截止阀、补水阀、泄压持压阀、冷热水箱等组成。

水泵:扬程35米,流量100吨/小时 1个;扬程35米,流量50吨/小时 1个,扬程10米,流量100吨/小时 1个,扬程10米,流量80吨/小时 2个,上海三星产品。

管道及阀门:进水管3寸,回水管4-8寸。

泄压持压阀: 埃美柯产品

冷却塔:80吨/小时 高温冷却塔,良机产品

电气柜:用于操控水泵,风扇等。施耐德、西门子产品。

    11、试验房进气通风系统

    由风机和进气管道组成。风机共5个,其中3个排风,每个进风量17000立方米/小时,另两个风机通过进风管道向室内送气。风机的流量确保发动机最大进气空气流量的需要。

   (1)、离心式风机:排风:风量17000立方米/小时,功率1.5kw,带百页窗式风门;进风:风量10000立方米/小时,功率0.75kw,带百页窗式风门。

   (2)、通风管道:截面积:0.6x0.9平方米,长度30米,数量4根,带风门。材料0.8mm镀锌板、角钢。

    江苏启测测功器有限公司制造

    12、发动机排气消声系统

两个消声器直径500,长1500.,连接两根直径200排烟管引至室外,不锈钢伸缩管满足最大发动机的要求,配连接所有增压器接口的接头。

江苏启测测功器有限公司制造

    13、燃油供应系统及油耗仪

室外油箱容积2立方米,箱顶配呼吸器。整体式油耗仪带回油冷却装置,使进入发动机的柴油不超过33℃,管路中配1组油水分离器及柴油细滤。

    油耗仪的测量精度为0.2%。

    江苏启测测功器有限公司制造

    14、综合电气控制柜

    控制试验房的水系统、通风、照明等电气设备。包括:水泵电机、冷却塔电机、风机等的启动停止和设定,由机箱、空气开关,断路器、交流接触器、按钮、指示灯、温度传感器等组成。

    所有电器元件均为施耐德或欧姆龙品牌。

   江苏启测测功器有限公司制造
