集装箱式发动机试验台
浏览次数:
电话,微信:13962902799
电邮:1547356763@qq.com
齿轮箱加载试验台

详细介绍

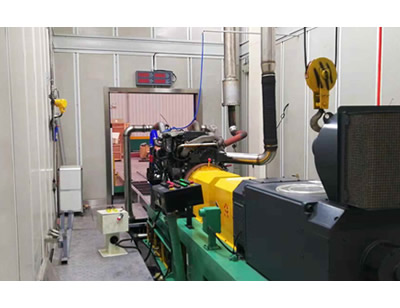

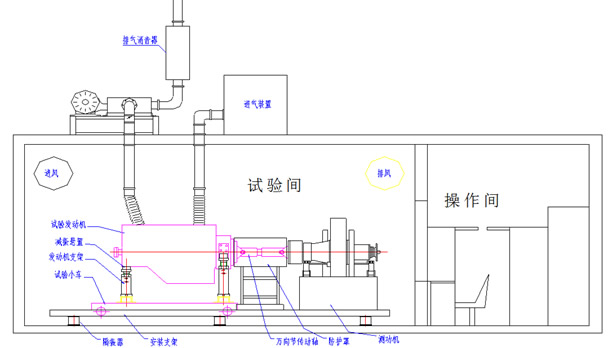

集装箱式发动机试验台是将各个系统(测功器、发动机测控系统、安装平台、发动机、发动机辅助系统等)集中安装在集装箱内,两端保留大门,以方便设备及发动机的运输.内部用隔板将其分为试验间与测试间.其四周墙面与顶部表面安装有隔音减震板.外壳与隔音减震板之间填充有吸音材料.
一、试验间
1、试验间底部用的矩形方管钢焊接或平板低架,提高整体强度及承载能力.表面辅设花纹钢板.四个橡胶减震垫,支承基础平板,可有效地减缓发动机震动对整个集装箱的影响.
2、基础平板上,安装有测功机,通过联轴器组件与发动机联接.四个发动机三维支架将发动机固定.
3、为了保证安全,用防护罩组件将联轴器保护在其内

4、用于控制油门的油门执行器通过油门执行器支架安装在基础平板上.

5为了顺利地安装发动机试验间内设有起重设备,其由16#槽钢及18#工字钢焊接而成,额定载荷为1T.
6、试验保障设备:水温调节装置和机油温度调节装置分别固定在两侧.冷却水管道系统将冷却水输送到各个点.在冷却进出水口设有快速接头,便于安装.
7、油耗仪通过支架固定在墙上,墙外设有燃油快速接头.
8、通风系统,在试验室顶上设有2个进风口,抽风口设在其对顶角下,迫使空气对流,带走发动机体表及排气口端所产生的热量.发动机排气口端接有耐高温的不锈钢波纹管,将废气引出,通过发动机消声器,排入抽风口.抽风口内大气为负压,有利于减少排气背压.
二、 测试间
1、测试间内设置有控制台,电器箱及空调(室内机)等设备.

2、控制台安装有必备的控制单元与17'液晶显示器.对整个测试过程进行中央控制.其台前设有具备隔音,隔热效果双层钢化玻璃观察窗.右侧的钢制隔音门将测试间与试验间相联通.可随时进入观察试验情况.
3、为了改善工作环境其内设有空间系统,另外而有用于采光通风所需的塑钢窗.
4、所有通信电缆及电源导线都在钢板线槽内,以保证整个集装箱的整齐.

三、主要配置清单:

序号

型号、名称

数量

备注

1.

高柜集装箱:

1.1     底部加固,增设平板低架

1.2     增设龙门吊架

1.3     安装进气口和抽风口

1.4     设置隔墙及双层钢化玻璃观察窗

1.5     安装钢质隔音门和塑钢窗

1.6     照明系统

1.7     四周与顶部隔音防震处理

1.8     地板辅设花纹钢板与冷却水管道系统

1.9     集装箱内外表面涂吸音涂料(增大阻尼)

1台




2-1

测功器

1套


2-2

静校臂

1套


3

发动机测控系统

1套


4

智能油耗仪

1台


5

油门执行器

1台


6

电缆线

1个


7

水温调节装置 电动阀

1套


8

油温调节装置 电动阀

1套


9

计算机

1台


10

联轴器组件

1套


11

护罩组件

1套


12

基础平板

1块


13

基础平板减震垫

4个


14

发动机三维支架

1套


15

发动机减震垫

4个


16

排气管(不锈钢波纹管)

1根


17

发动机消声器

1台


18

进出水快速接头

各1件


19

燃油快速接头

1件


20

空调(1.5kW)

1套


21

发动机前后安装支架

各2件


22

油门执行器支架

1个


23

油耗仪支架

1件


24

电器箱

1个


25

消防灭火器材

1个


26

轴流风机

2个
