≡≡YP系列（压力式）水力测功器（水力测功机）的国内现状≡≡

　YP系列（压力式）水力测功器（水力测功机），又称水涡流测功器，国外早在60、70年代就已广泛使用。在1985年通过许可证贸易，引进了西德策尔纳(zoller)公司技术，首先在国内开发生产该系列测功器。目前该工艺技术在国内已经成熟，已广泛进行全系列产品生产。国际上，有英国弗鲁特、德国申克及美国开恩公司。我公司技术人员经过十年的潜心研究，继承并发扬了国外先进技术，进行全新优化设计，目前已规模化地生产全系列产品。

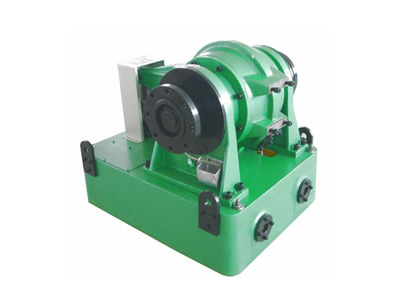

≡≡YP系列水力测功器（水力测功机）的结构原理及主要特点≡≡

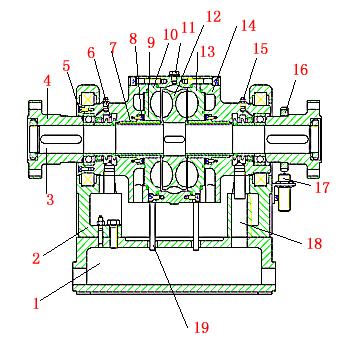

（1）YP系列测功器（水力测功机）的结构见结构示意图：

1.底座 2.左右轴承座 3.主轴部件 4.联轴节 5.轴承压板 6.骨架油封 7.轴套 8、9.双金属轴套 10.左右轴承外壳 11.左右侧壳 12.螺塞 13.转子 14.外壳 15.封水圈 16.测速齿轮 17.转速传感器 18.溢水管 19.旋塞

　其结构是由一架于滚动轴承上可摆动的外壳和架于主轴上的转子组成。动力机输出的机械能在这里转化为热能，并有进入壳体的水吸收而排出带走。转子凹坑与左右侧壳凹坑形成工作腔，使水产生涡流，带走热能。

　　（2）主要特点：
　　　·转子、定子均采用不锈钢材料，凹坑式结构。
　　　·采用无接触密封技术。
　　　·通过控制排水蝶阀来改变内腔工作压力，从而改变吸收负载。
　　　·快速响应。因为通过改变排水阀的开度，内腔工作压力瞬间变化，通过电子控制仪器的自动闭环控制，可方便、迅速地稳定到所需要的负荷值。从一个工况到另一个工况的过渡时间为4秒。
　　　·由于技术进步，我公司的YP系列产品价格已接近D系列水力测功器的价格，并成为主导型内燃机测功设备。
　　　·体积小、安装容易、维护方便、使用寿命长。
　　　·适用范围广，功率型谱全。最小功率档为1～20kW，最大档可测试10000kW（国内引进的最大测试功率为35000kW）。
　　　·测试精度高，工作稳定可靠。

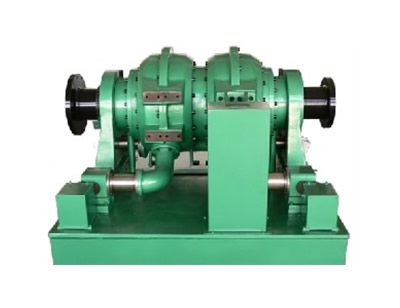

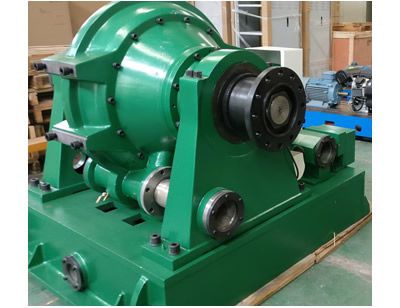

YP系列水力测功器（水力测功机）的规格型号

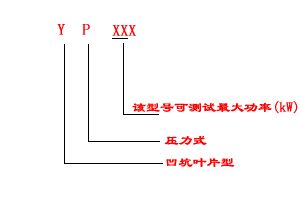

（1）型号含义：

（2）技术参数：

≡≡YP系列测功器（水力测功机）的特性曲线≡≡

（1）如何看特性曲线：
　　　 特性曲线表示了测功器在不同转速下所能吸收的功率范围.
　　　OA线表示测功器在一定的进水压力下，随着转速的变化所能吸收的最大功率线。随着转速的变化所能吸收的最大功率线。
　　　AB线为保持测功器扭矩为最大值时，随着转速的变化，测功器所能吸收的最大功率线。
　　　BC线为不超过测功器最大容许的排水温度时，测功器所能吸收的最大功率限制线。
　　　CD线为测功器不充水时制动功率线（空气摩擦力）。
　　　凡动力机的特性在曲线图形所包围的范围内，一般均能在该型号测功上进行特性试验。
　　　注意：用户选用测功器时，必须注意动力机的测试点是否在该型测功器的特性曲线范围内，并尽可能避开曲线边缘，一般在中间位置为佳。

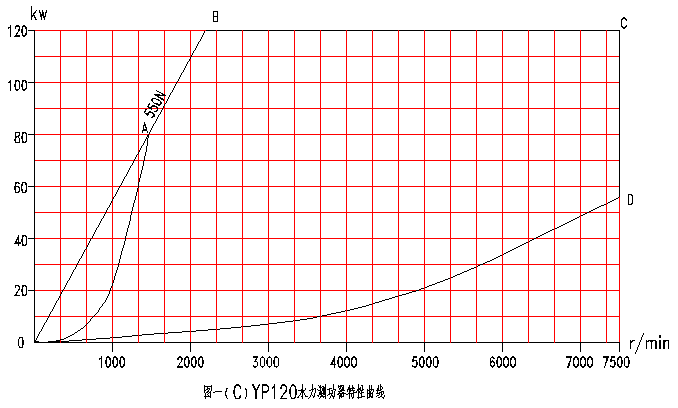

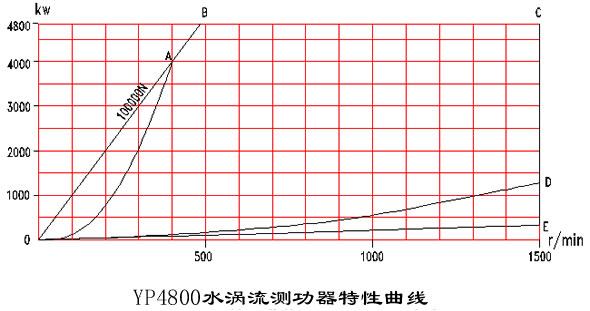

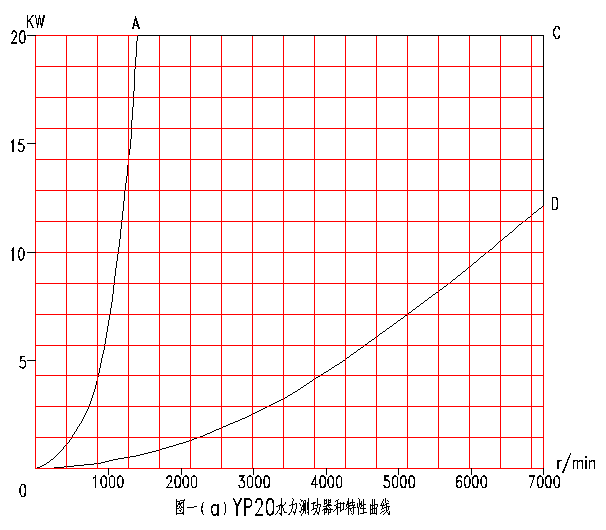

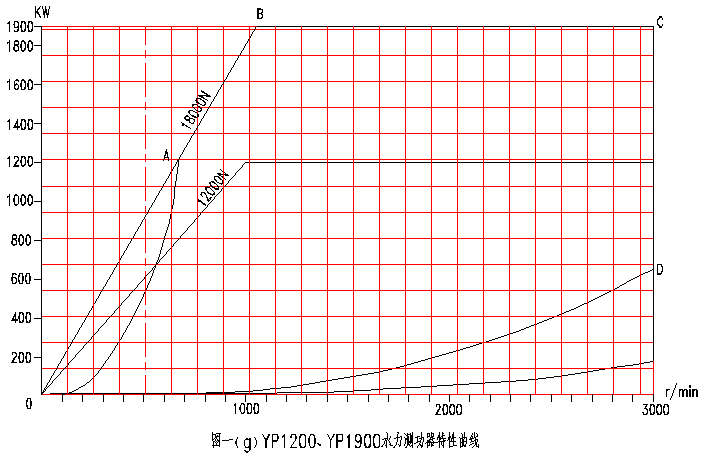

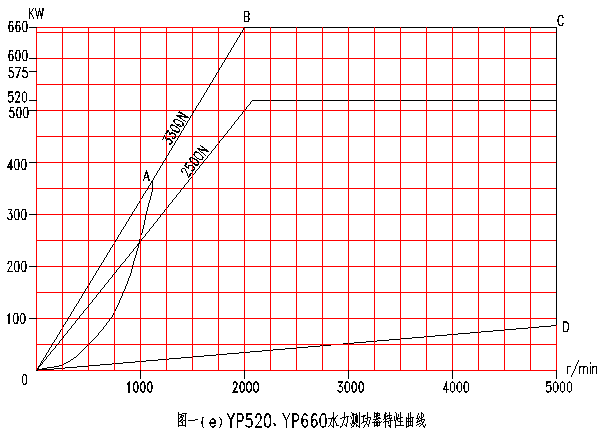

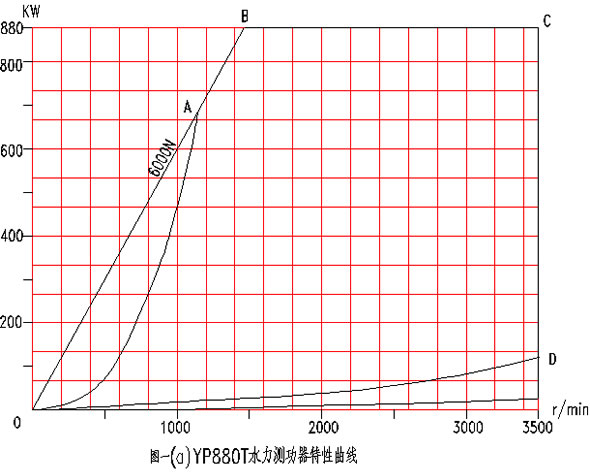

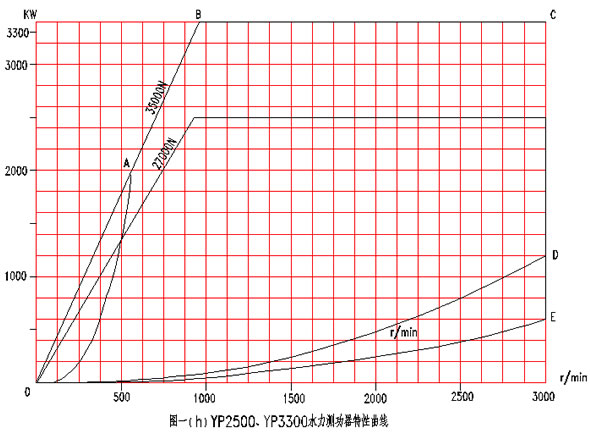

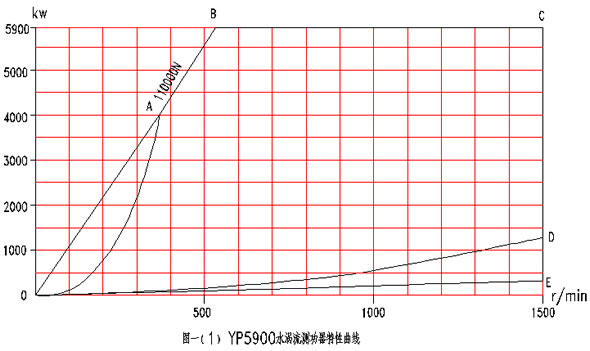

　　（2）特性曲线：

≡≡YP系列水力测功器（水力测功机）的适用范围和选用原则≡≡

　   （1）YP系列测功器（水力测功机）一般是单向测试，请用户定货时注意：如需双向测试，请专门订货，也可选用我公司同档功率的传统D系列水力测功器或DW系列电涡流测功器。
　　（2）YP系列测功器（水力测功机）代表动力机测试的潮流。由于技术的不断进步，它的价格已接近传统的D系列产品的价格，故用户若要提高测试精度和减少投资，一般应选用YP系列产品。
　　（3）YP系列产品应配套闭环自动控制仪器。由于广泛采用数字技术，其可靠性、实用性已被广大用户所认可。
　　（4）YP系列测功器（水力测功机）品种齐全，功率覆盖范围广，适合不同用户的需求。不管是科研、维修，还是产品出厂测试，均可选用。
　　（5）用户若原有D系列测功器台架，又不想改变原台架结构，可选用我厂生产的过渡底座，使YP系列测功器主轴中心高度相等。

≡≡YP系列测功器（水力测功机）的供水、排水要求≡≡

（1）测功器的耗水量一般为每千瓦小时20升，排水水温不宜超过70℃，如循环供水，应考虑冷却、散热效果。
　　（2）进水水压为0.05-0.1MPa。
　　（3）水压的稳定性有要求。要求拥护建净高超过5m以上的水箱，在水箱装溢水管，使水箱里的水面保持恒定。
　　（4）如被测发动机的工况点离测功器特性曲线的满水线（OA线）较近，则要求水压稍高些。
　　（5）水箱供水管口径必须大于水箱往测功器供水水管的口径。
　　（6）测功器排水必须通畅，弯管越少越好，最好用敞开式排水，否则形成背压，将大大影响测试稳定性。

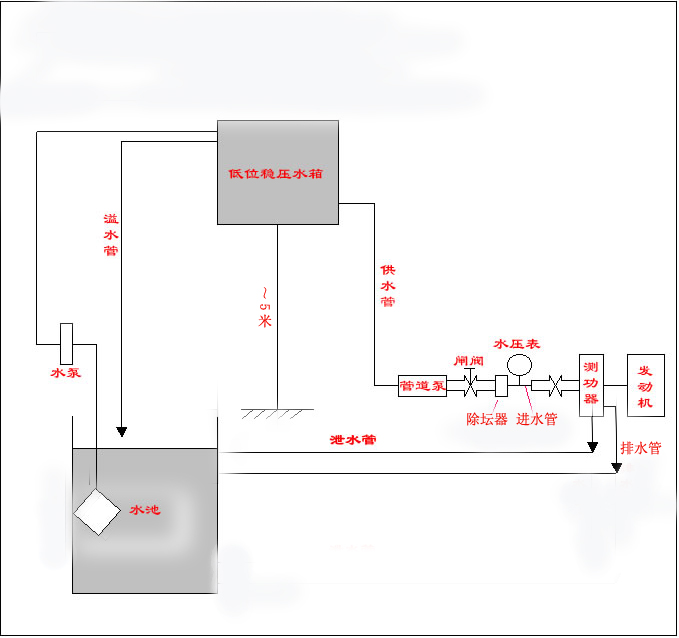

　　（7）供水系统图：

≡≡YP系列水力测功器（水力测功机）的配套仪器选用原则及配套方法≡≡

YP系列水力测功器必须在闭环自动控制状态下才能正常工作。故用户在订货时必须同时选用我公司生产的控制仪器SH2001系列基本测试单元。我公司与YP系列测功器配套的仪器均采用数字测量、控制技术，实现高精度测试和高可靠性工作。
　　（1） 经济实用型配置
YP系列水力测功器+SH2001型数字测控仪+快速油门执行器+油耗变送器+水温、油温、排温、油压传感器+DX2000大屏幕显示仪
　　·功能
　　实现转速、负荷、功率、油耗率、水温、油温、排温、油压的数字显示，完成恒转速、恒扭矩、外特性试验，发动机室同步显示主要参数。
　　·精度
　　　转速：±0205%；负荷：±0.2%；温度、压力：±1%
　　（2） 功能完美型配置
　　　YP系列水力测功器+SH2001基本型+SH2003全配置测控系统+油耗变送器+快速油门执行器
　　　·功能
　　　　a. 可实现全部发动机参数的测试、数显（根据用户需要）。
　　　　b. 全部参数不仅在LED上显示，还可在计算机上全屏分类、分页显示。
　　　　c. 可方便地实现各种发动机性能试验。
　　　·特点
　　　　a． 人机界面好，可生成各种测试曲线、报表。
　　　　b． 软件平台WIN98中文操作系统。
　　　　c． 可实现计算机联网。
　　　·精度
　　 所测参数精度符合欧洲标准，控制精度达到国际同类水平。

≡≡建设YP系列测功器（水力测功机）台架的注意事项≡≡

YP系列水力测功器（水力测功机）较D系列的测功器测量精度高，稳定性好，配有自动化控制仪器。建设好台架很重要。为此应注意如下几个问题：
　　（1）测功器的基础参见页安装尺寸图，做好基础。
　　（2）根据测功器供、排水要求，进水要恒压，出水要畅通。
　　（3）发动机排气管道与仪表联线间隔应大于0.5m，供油部分应加装滤油器，再向油耗仪供油，以免堵塞电磁阀。
　　（4）因有仪表控制，最好隔室放置测控仪器。发动机试验间与控制室分开，各种联接电缆应通过钢管穿越。钢管直径可根据联接线缆的多少，一般在φ100~φ150之间，（保持相同截面积即可）。
　　（5）测功器的水平度要求≯1/1000。
　　（6）发动机与测功器之间联接同轴度一般≯0.05，采用挠性联接，并安装保护装置。
　　（7）电源供给系统应稳定、可靠，电气系统应可靠接地。

≡≡YP系列水力测功器（水力测功机）的使用、维护方法≡≡

　　（1）测功器维护应有专人负责，仪器应防止进水、进油。信号线应防止损坏，每次开机前应仔细检查联接点是否松动。
　　（2）严禁测功器长期工作在无水状态下。发动机启动后，需即打开测功器进水阀。切记：先开机，后进水；先关水，后停机。
　　（3）气温低于零度时应做好管道防冻工作，将测功器内的水放尽。
　　（4）根据计量要求对测功器进行定期校正。
　　（5）测功器转子是高速运转部件，出厂时已做好高速动平衡，故用户切勿轻易拆卸，如自行维修，需进行行动平衡校正。
　　（6）对测功器的运动部件需定期加注润滑油。
　　（7）应做好周期性检查和大修理。（一般累计工作时间5000小时需拆解修理）。

≡≡YP系列水力测功器（水力测功机）其它配套件的选用≡≡

　　·YP系列测功器（水力测功机）与发动机之间的联接，一般我们推荐软联接。如内齿型、梅花型弹性联轴器，亦可选用我公司配套的万向联轴节。
　　·如用户要保留原有的D系列测功器的底座，在选配YP型测功器时可用我公司生产的过度性底座，使所选YP测功器的主轴中心与原D系列测功器的主轴中心高度相同。
　　·测功器联轴法兰为1：30内孔锥度，可选用我公司的专用液压拆卸工具ZYZC。
