齿轮箱加载试验台
浏览次数:
电话,微信:13962902799
电邮:1547356763@qq.com
集装箱式发动机试验台 电机加载试验台

详细介绍

300kw齿轮箱加载试验台(能耗型)



一 、详细配置

序号

名   称

数量

性能指标

1

水力测功器(双向测试。模拟负载)

1套

 完全满足300kw/1500rpm加载试验

  独有的恒转矩控制方式,操作方便

  通过计算机设定加载扭矩值后,模拟负载器自动加载到设定值

2

校正工具

1台

  含200kg砝码

3

计算机测控系统

1台

  CPU主控单元

励磁驱动单元

数据采集单元

计算机、显示器

系统测控软件

4

驱动电机及控制器

1台

额定功率315kw

二、设备功能

1、测试参数:转速、扭矩、功率、温度、振动、噪声

2、参数显示方式:计算机屏幕显示

3、数字设定扭矩值,数字PID自动控制

4、自动控制方式: 恒扭矩

5、动态曲线显示

6、数据自动记录保存

三、试验方法、操作步骤

1、25%工况:通过计算机设定扭矩值=1900*25%=475Nm,

2、50%工况:通过计算机设定扭矩值=1900*50%=950Nm,

3、75%工况:通过计算机设定扭矩值=1900*75%=1425Nm,

4、100%工况:通过计算机设定扭矩值=1900*100%=1900Nm

四、其它

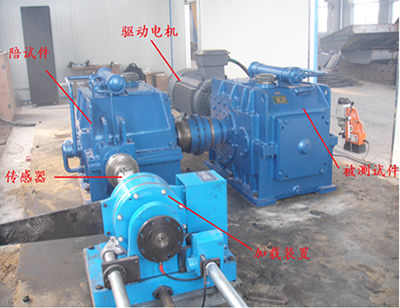

1、机械连接:驱动电机---齿轮箱----陪试齿轮箱--模拟负载

2、需方负责:机械安装连接,供水系统

3、供方负责:设备调试

4、供电容量:315kw 380v








300kw齿轮箱加载试验台(节能型)



一 、详细配置

序号

名   称

数量

性能指标

1

电力测功器(双向测试,模拟负载)

1套

 完全满足300kw/1500rpm加载试验

  独有的恒转矩控制方式,操作方便

  通过计算机设定加载扭矩值后,模拟负载器自动加载到设定值

2

测功器变频柜

1台

  额定功率315kw

3

计算机测控系统

1台

通信控制单元

数据采集单元

计算机、显示器

系统测控软件

4

驱动电机及控制器

1台

额定功率315kw

二、设备功能

1、测试参数:转速、扭矩、功率、温度、振动、噪声

2、参数显示方式:计算机屏幕显示

3、数字设定扭矩值,数字PID自动控制

4、自动控制方式: 恒扭矩

5、动态曲线显示

6、数据自动记录保存

7、电力测功器发出的能量回馈至驱动电机,节能80%左右。

三、试验方法、操作步骤

1、25%工况:通过计算机设定扭矩值=1900*25%=475Nm,

2、50%工况:通过计算机设定扭矩值=1900*50%=950Nm,

3、75%工况:通过计算机设定扭矩值=1900*75%=1425Nm,

4、100%工况:通过计算机设定扭矩值=1900*100%=1900Nm

四、其它

1、机械连接:驱动电机---齿轮箱----陪试齿轮箱--模拟负载

2、需方负责:机械安装连接

3、供方负责:设备调试

4、供电容量:100kw 380v
